MAZAK HCN-5000
horizontales CNC-Bearbeitungszentrum
Baujahr 2018
Referenznummer
23050
Baujahr
2018
Steuerung
Mazatrol Smooth G
Verfahrwege
X-Achse: 730 mm
Y-Achse: 730 mm
Z-Achse: 800 mm
Abstand Spindelnase zu
Palettenmitte: 70-870 mm
Abstand Spindelmittellinie zu
Palettenoberfläche: 100-830 mm
max. Werkstück-Ø: 800 mm
max. Werkstückhöhe: 1.000 mm
Palettenwechsler
2 Paletten
Palettengröße: 630 x 630 mm
max. Last auf Palette: 700 kg

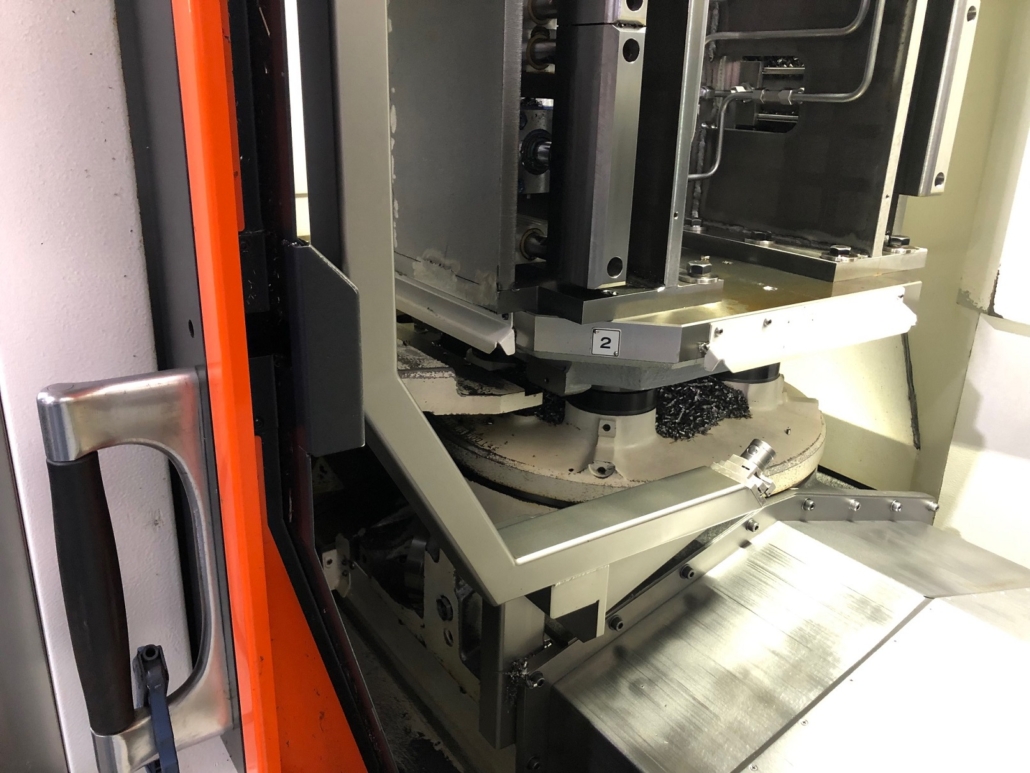

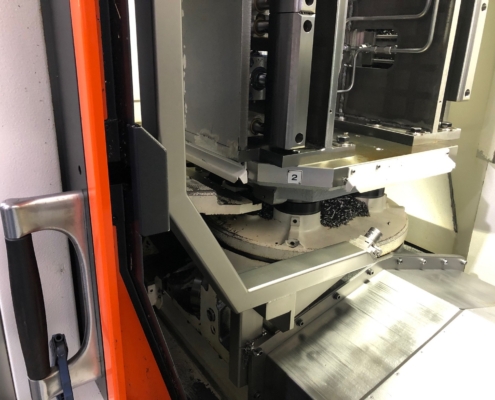

NC-Indexiertisch
0.001° Indexierung
360.000 Positionen
Frässpindel
Max. Spindeldrehzahl: 14.000 U/min
Max. Drehmoment: 302 Nm
Big Plus Spindel, SK5-0
Innere Luftzufuhr bei drehender Spindel
Kühlung durch die Spindel (bis 70 bar)
Werkzeugmagazin
120 Werkzeugplätze
weitere Optionen
– Innere Luftzufuhr bei drehender Spindel (CS213)
– Druckschalter für Kühlmittelzufuhr (CS703)
– Kühlung durch die Spindel (bis 70 bar) (CS807)
– Zusätzliche Arbeitsraumlampe (WL016)
– Werkzeugmagazin mit 120 Werkzeugplätzen (AT160)
– NC-Rundtisch (vierte Achse/ 0.001° x 360.000 Positionen) (TI020)
– Luftblaseinrichtung am Werkstück (CS011)
– Hydraulik-Anschlüsse 12 x 2 von oben für Spannvorrichtung (240 bar) (EO1300019)
– Drehdurchführung durch Palette 2 x 12 (24 ports) (EO1300020)
– M-Codes für die Ansteuerung der Ventile
– Anlagen-Kontrolle
– Hydraulik Temperaturregelung (MO115)
– Vorbereitung Mazak Monitoring System B, OMP40-2 Messtaster (optisch)
– TRS2 Laser-Werkzeugbruch-Erkennungssystem
– Roboterschnittstelle (GL011)
– Profibus.Dp (NO866)
– Mazak API Schnittstelle (NO056)
– Synchronisiertes Gewindebohren (NO091)
– Schälingsfunktion (NO124)
– Max. Programmspeicher 8 MB (NO157)
– Eilgang-konstanter Neigungswinkel (NO442)
– Zylinderinterpolation (NO598)
– 3D-Koordinaten-Umwandlung (NO420)
– Spindelausrichtung an mehreren Positionen (M-Code/1) (SI019)
– Gewinde-Rückzug-Funktion (NO540)
– 2 extra M-Codes (NO391)
– Abnehmbares Handrad (MO084)
– Signallampe, 3-farbig (PL083)
Kühlmittelsystem und Späneförderer
– Knoll Kratzband-Späneförderer Typ 750 K-1

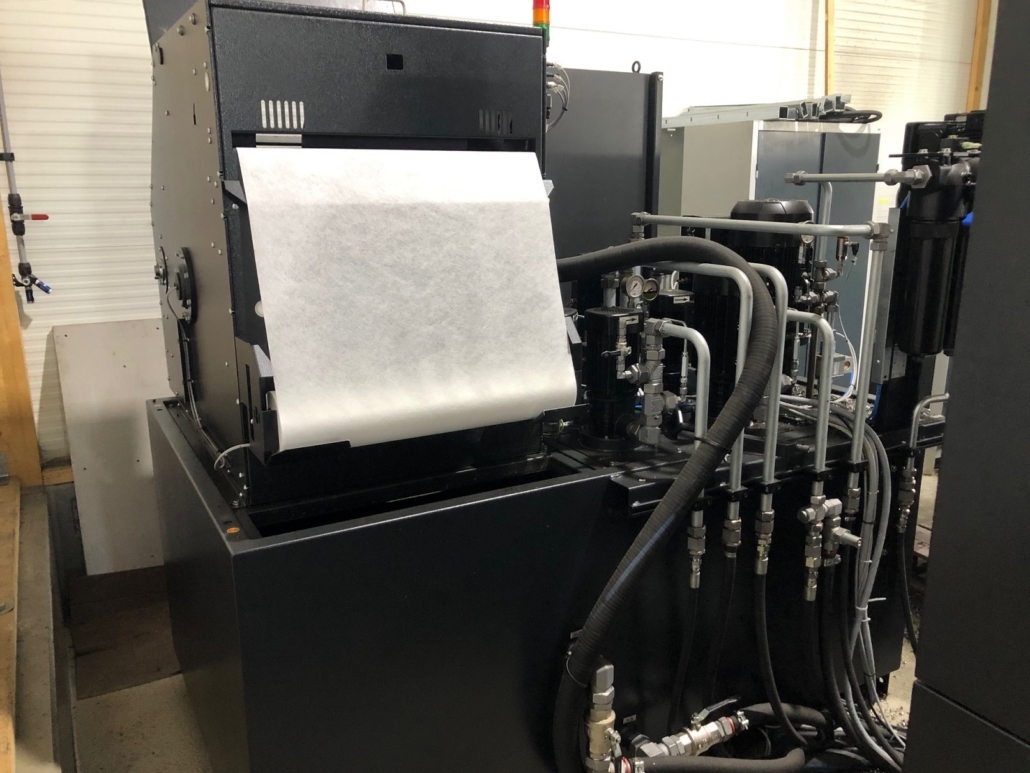

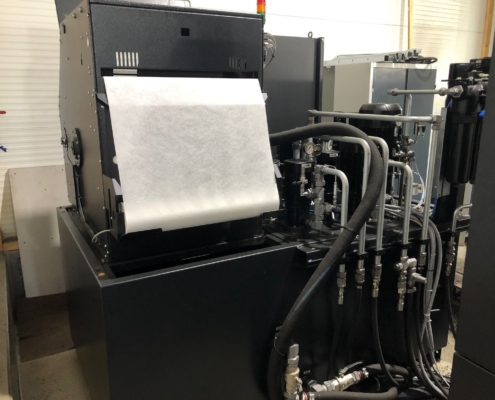

– Knoll Papierfilteranlage KF400
– 70 bar Hochdruckpumpe, Knoll
– Kühlmitteltemperierung Hyfra DLK alpha 13, ,,Durchlaufkühler“ 12,6 kW Kühlleistung
– 2300L Zusatztank
Betriebszeiten
Einschaltzeit: 22.000 Stunden
Bearbeitungszeit: 5.500 Stunden
Mazak HCN-5000 zu verkaufen.
Preis auf Anfrage. Sofort lieferbar.
