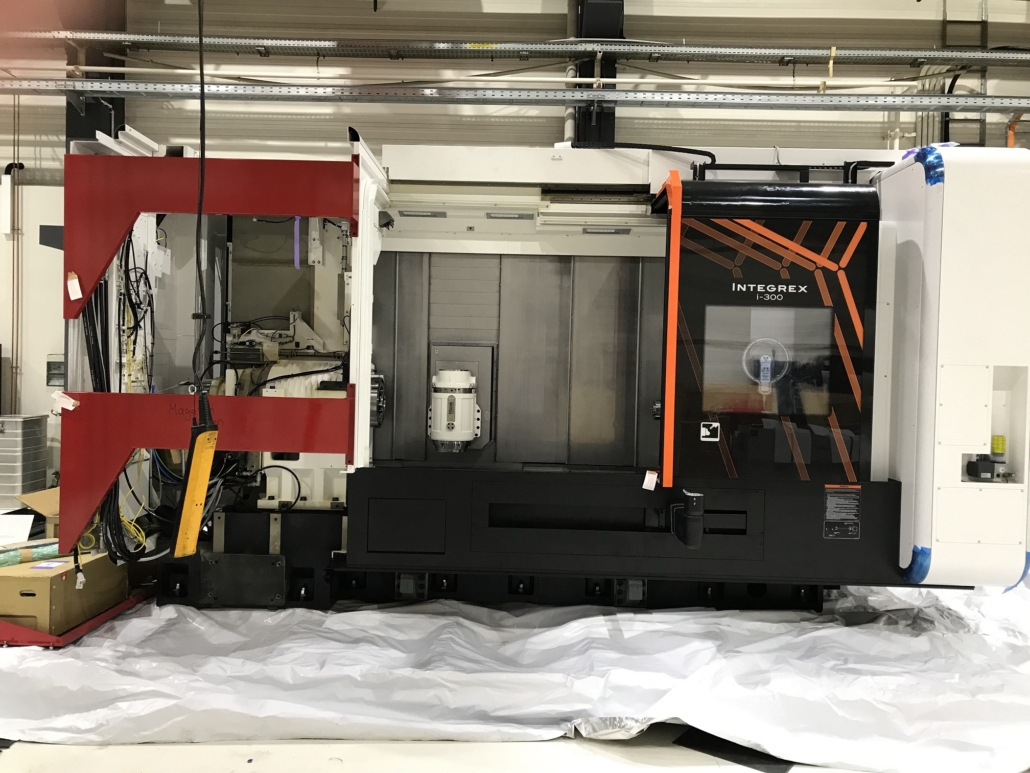

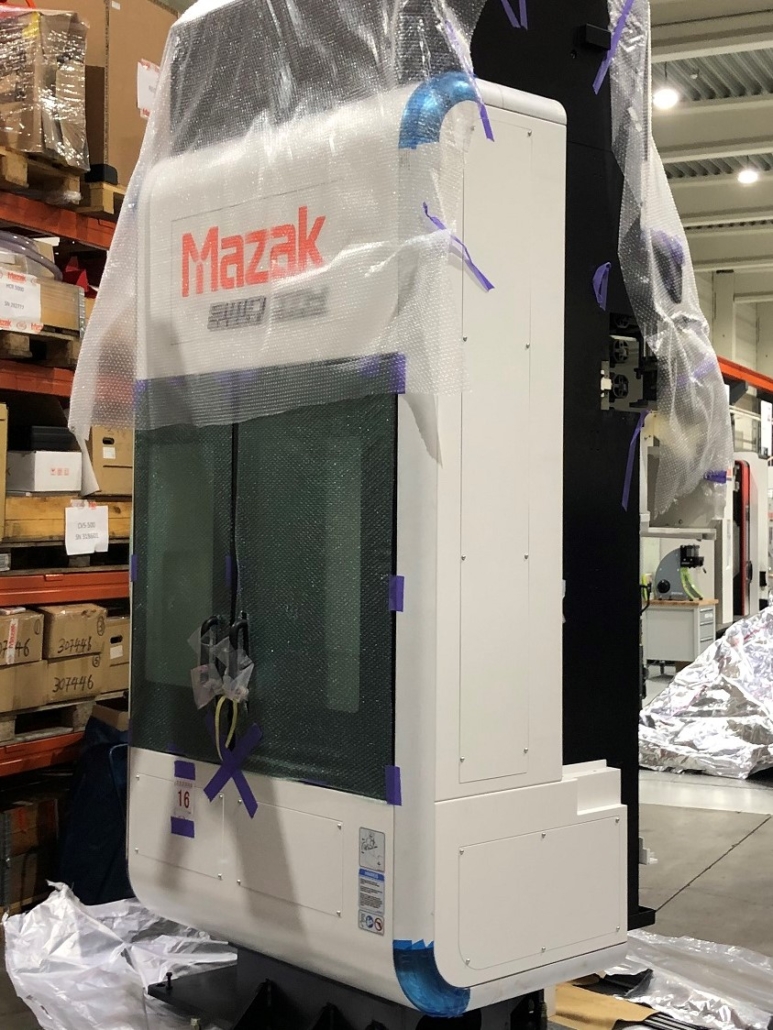

MAZAK INTEGREX i-300 (1500U)
CNC Dreh- und Fräszentrum
Neumaschine – Bj. 2021
Referenznummer
23031
Baujahr
Neumaschine – BJ. 2021
Steuerung
Smooth X
Max. Drehdurchmesser
658 mm
Max. Drehlänge
1.519 mm
Max. Stangendurchlass
80 mm

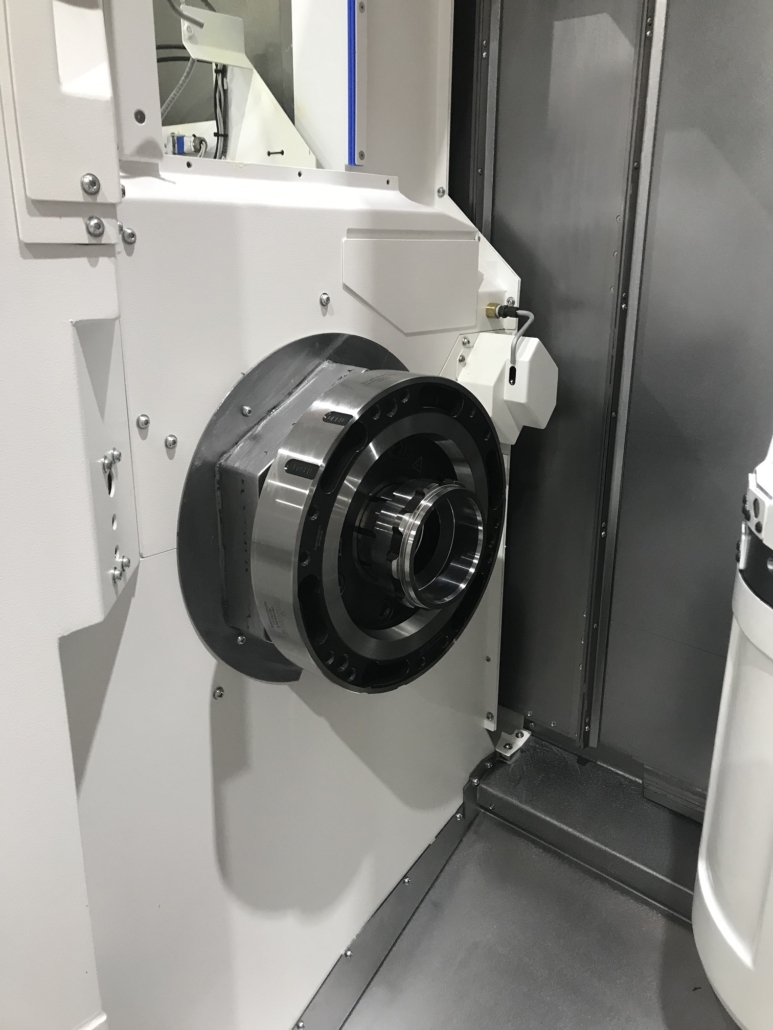

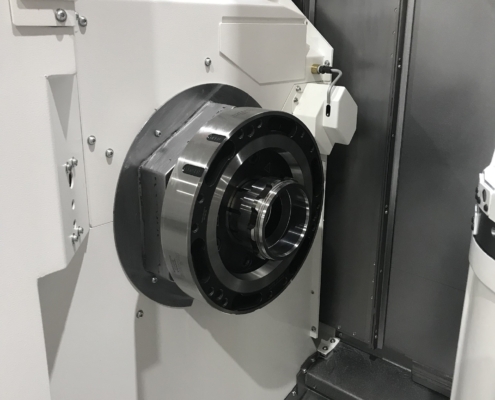

Hauptspindel
Antriebsleistung: 30 kW
max. Spindeldrehzahl: 4.000 U/min
C-Achse
Spindelnase: A2-8
Hauptspindelbohrun: 91 mm
Lager-Innendurchmesser: 130 mm
Frässpindel
24 kW (Öl-Luft-Schmierung) (Option MR372)
max. Spindeldrehzahl: 12.000 U/min
B-Achse: 0.0001°
HSK-63
Verfahrwege
X-Achse: 615 mm
Y-Achse: 250 mm
Z-Achse: 1.585 mm
W-Achse: 1.574 mm
B-Achse -30 bis 210°
Werkzeugmagazin / ATC
110 Werkzeugplätze
weitere Ausstattung
– NC-gesteuerter Reitstock mit integrierter mitlaufender Pinole MK5
– Werkstückanschlag in Spindel (B-210A815X) (Option SO052)
– Luftblaseinrichtung Frässpindel (Flutkühlmitteldüse) (Option CS173)
– Luftblaseinrichtung an Reitstockspitze (Option TT080)
– Innengekühlte Kugelgewindespindel in den Achsen Y und Z (Option MO553)
– Spülsystem – Shower collant (Option CS256)
– Schnittstelle für Hochdruckkühlung 70 bar (Option CS808)
– Signalleuchte (3-farbige LED) rechteckig (Option PL083)
– Automatische Bedienertür (Option AS321)
– Hydraulik-Temperatur Regulierung (Option MO115)
– Linearmaßstab für Z-Achse der Frässpindel (B-Achse) (Option SF030)
– Linearmaßstab für X- und Y-Achse (Option SF050)
– Vorbereitung Mazak Monitoring B Renishaw RMP60 (Option MB267)
– Renishaw NC-4 Laser-Werkzeugvermessung (Option A12J00001)
– Vorbereitung für Multi & Flashtool System (Option TE810)
– Überlast-Überwachung (Option AS080)
– Mazak API (Option NO056)
– Smooth Synchr. Gewindeschneiden (Option NO066)
– Werkzeugradiuskompensation 5-Achsen (Option NO0123)
– Gravierfunktion (Option NO127)
– Werkzeugschnittpunkt-Kontrolle (Option NO128)
– Eilgang konstanter Neigungswinkel bei Bewegung (NO0442)
– Zylinder + Polarinterpolation (NO559)
– Werkzeuglängenkompensation in Werkzeugachsenrichtung (NO611)
– 5-Achsen-Paket für Smooth X (Option NP326)
– Visiport (Option A12J00011)
– Späneförderer Knoll (Option DECV784)
– Knoll Kompaktfilter KF400/2300 (Option DECV001)
+ 70 bar Hochdruckpumpe, 7 Druckstufen
+ 2.300 Liter Tank
+ Papierbandfilter
– Vorbereitung Ölnebelabsaugung (Option CS666)
– Ölnebelabsaugung Losma GX1000 (Option CS626)
– G-Clipper für Kosma Absaugung (Option CS691)

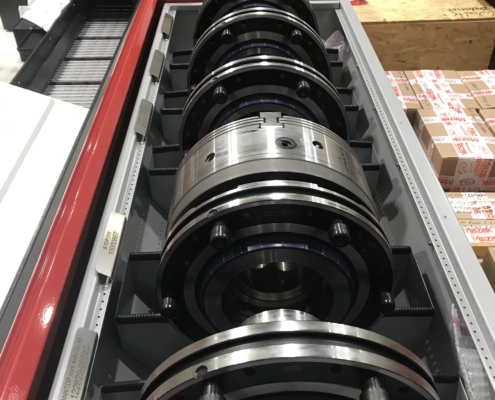

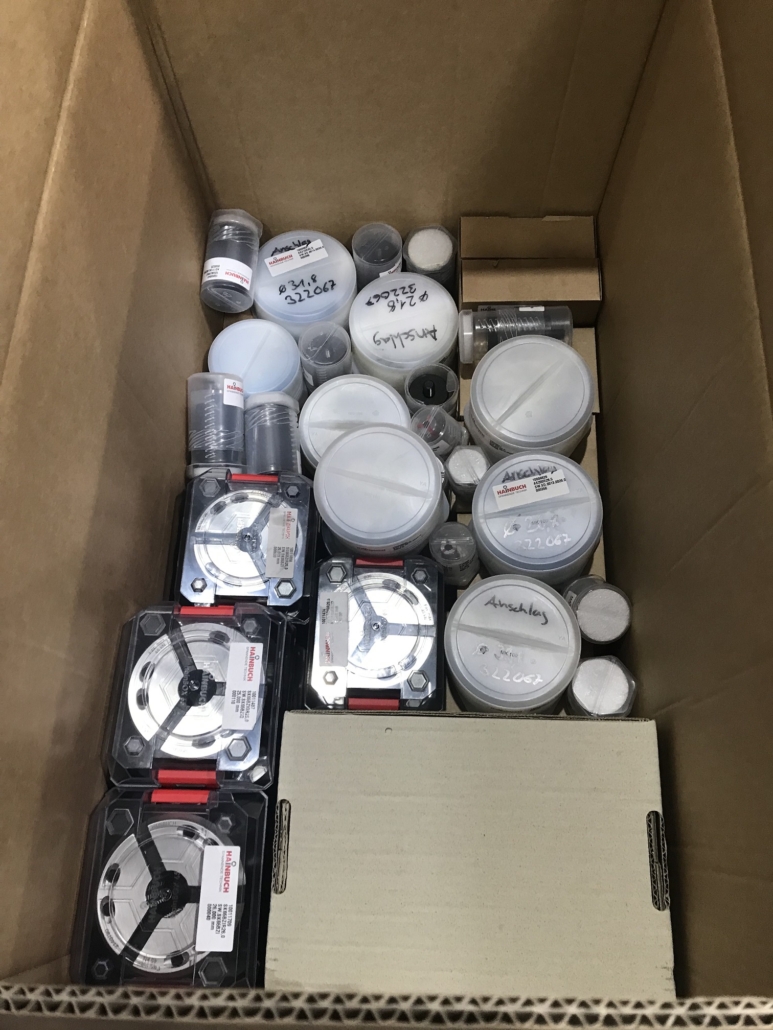

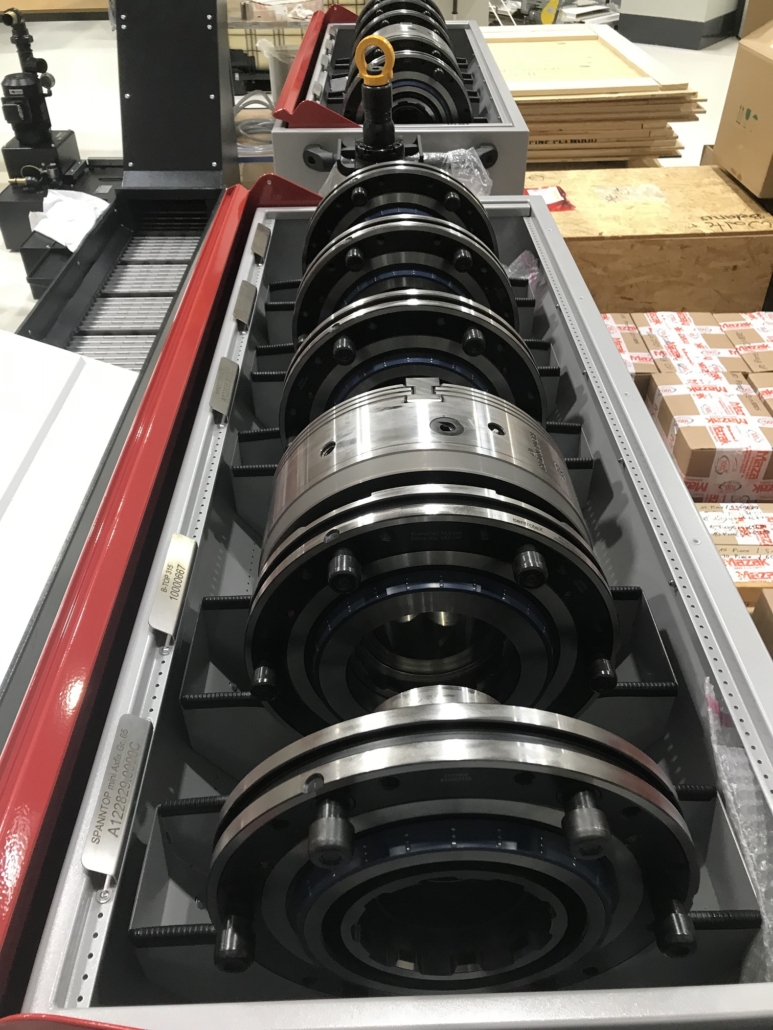

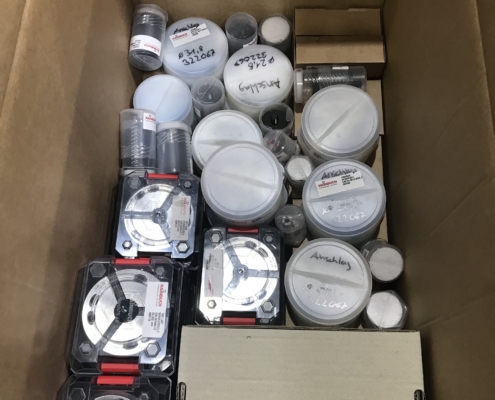

Spannpaket – Hainbuch
– 40 Stck. HSK63 Werkzeughalter
– 1 Stck. Centrotex-Maschinenadapter
– 1 Stck, Spannzangenfutter Spanntop mini Sonder axfuc 65 Centrotex
– 6 Stck. Spannköpfe BZI65 rund für Durchmesser: 20/26/30/31/36/41 mm
– 4 Stck. Spannköpfe BZIG65 rund für Durchmesser: 16/20/25/32 mm
– 1 Stck. Anschlagrohling 65
– 1 Stck. Backenfutter B-Top 315 Centrotex
– 3 Stck. Krallenbacken, hart
– 1 Stck. Mando Sondersegmentspanndorn T212, 16-21 mm Spanndurchmesser
– 1 Stck. Segmentspannbüchse SB2S, Spanndurchmesser 15,80 mm
– 1 Stck. Mando Sondersegmentspanndort T212, 20-28 mm Spanndurchmesser
– 1 Stck. Segmentspannbüchse SB200, Spanndurchmesser 15,80 mm
– 1 Stck. Segmentspannbüchse SB200, Spanndurchmesser 26,80 mm
– 1 Stck. Mando Sondersegmentspanndort T212, 26-38 mm Spanndurchmesser
– 1 Stck. Segmentspannbüchse SB200, Spanndurchmesser 31,80 mm
– 1 Stck. Segmentspannbüchse SB200, Spanndurchmesser 29,80 mm
– 1 Stck. Pneumatische Wechselvorrichtung 65 RS/SE
– 1 Stck. Rollcontainer D400
– 1 Stck. Monteq M Wechselsystem, max. Außendurchmesser 320 mm
– 1 Stck. Drehmomentschlüsse, 20-120 M,
– 1 Stck. Ring-Einsteckwerkzeug SW19, 9×12
– 2 Stck. Anschlagring für Spanndorn Mando, Spanndurchmesser 15,8 mm
– 2 Stck. Anschlagring für Spanndorn Mando, Spanndurchmesser 21,8 mm
– 2 Stck. Anschlagring für Spanndorn Mando, Spanndurchmesser 26,8 mm
– 2 Stck. Anschlagring für Spanndorn Mando, Spanndurchmesser 31,8 mm
– 2 Stck. Anschlagring für Spanndorn Mando, Spanndurchmesser 29,8 mm
Abmessungen und Gewicht
LxBxH: 4.910×2.800×2.720 mm
Gewicht: 16.300 kg
Neumaschine Mazak Integrex i-300 zu verkaufen.
Preis auf Anfrage. Sofort lieferbar.
